Dell EMC PowerEdge XE8545 正面带风扇和挡板
Dell EMC PowerEdge XE8545 是该公司的大型双插槽节点。具体来说，该系统是一个 4U 系统，其中包含两个 AMD EPYC 7003 处理器以及四个 SXM4 NVIDIA A100 GPU，也称为 NVIDIA 的 Redstone 平台。XE8545 位于其堆栈中的 Dell EMC PowerEdge R750xa 之上，是该公司的高端服务器。
我们将把我们的评论分成外部概览，然后是内部概览部分，以帮助在平台上导航。我们还有一个平台的视频在这里：与往常一样，我们建议在 YouTube 浏览器窗口或标签中打开视频以获得最佳观看体验。
Dell EMC PowerEdge XE8545 是 4U 服务器。戴尔使用该平台的关键创新之一是，他们设法将整个平台保持在 810 毫米的机箱深度中，从而可以部署在大多数标准服务器机架中。这是 PowerEdge C4140 的后继产品，它的长度远远超过 100 毫米，通常不适合标准机架，同时也放弃了热插拔前端存储等功能。戴尔不仅要创建一个功能更强大的平台，还要创建一个更易于部署的平台。

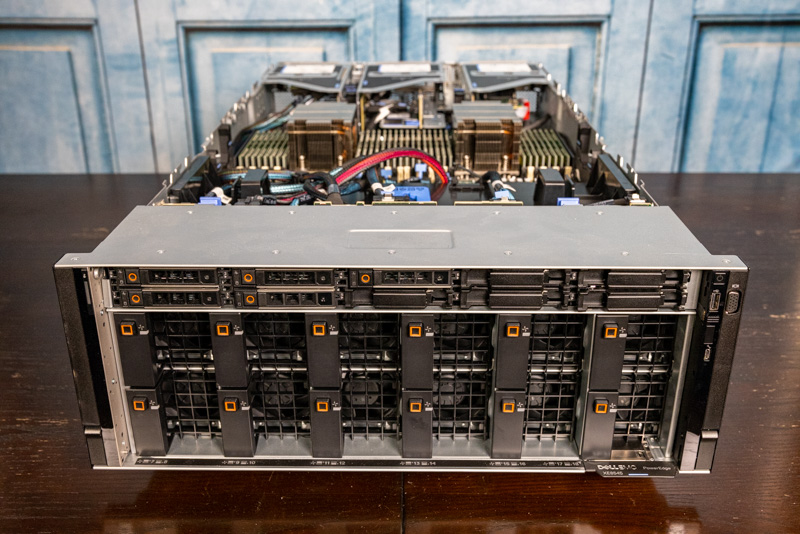

Dell EMC PowerEdge XE8545 正面带风扇和挡板
在精美的 PowerEdge 挡板后面，我们在机箱顶部有一个 1U 十个热插拔 2.5 英寸托架，下面有一个 3U 风扇阵列。这里的重要方面是，顶部的 1U 驱动器托架作为主气流的入口，不仅指向存储，还指向 AMD EPYC CPU、内存、主板和 PCIe 扩展。底部的 3U服务器 风扇墙设计用于冷却带有 4 个 SXM4 NVIDIA A100 GPU 的 NVIDIA Redstone 平台。
Dell EMC PowerEdge XE8545 正面带风扇

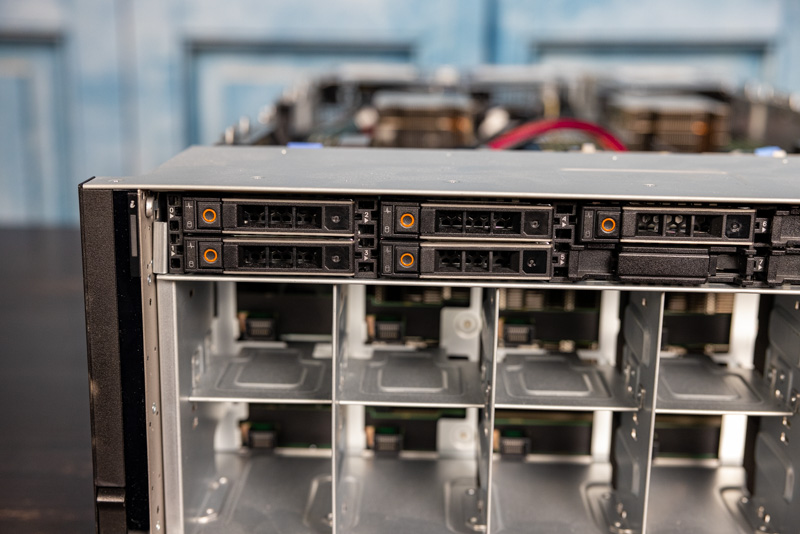

热插拔托架专为 SSD 设计，其中 8x 是用于 NVMe SSD 的 PCIe Gen4 x4 插槽。两个是传统的 SATA/SAS 驱动器托架。尽管如此，与 C4140 相比，这是一个巨大的升级。
Dell EMC PowerEdge XE8545 前置无风扇 NVMe 存储

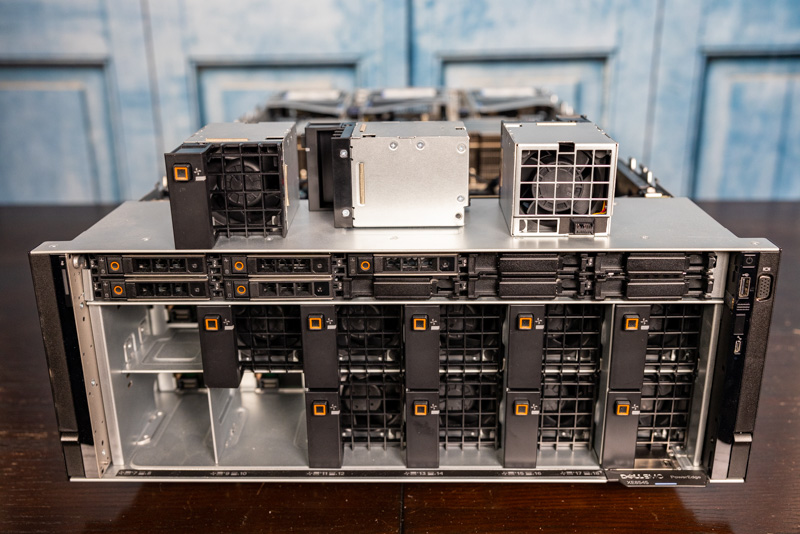

系统正面的整个底部 3U 装有十二个风扇模块。因此，所有前端 I/O 和配置/管理功能都位于机架耳上。这些风扇模块可热插拔，无需打开机箱即可轻松维护。
Dell EMC PowerEdge XE8545 前置风扇

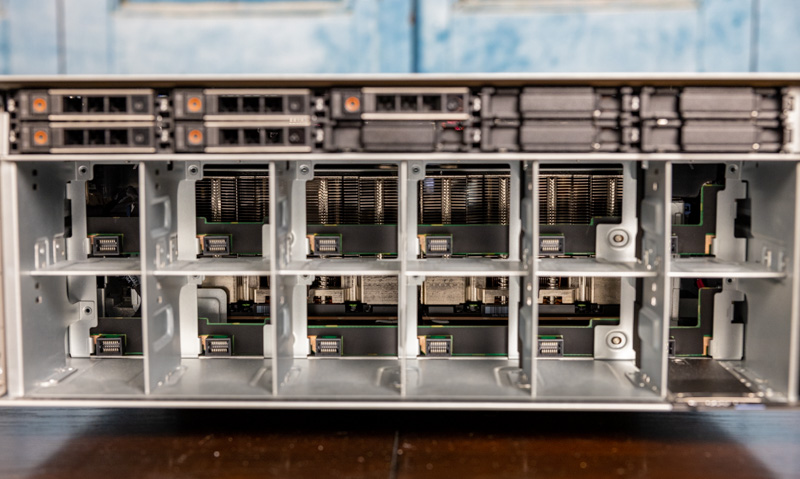

需要说明的是，这十二个风扇模块直接指向 NVIDIA Redstone 平台和 NVIDIA A100 GPU。
Dell EMC PowerEdge XE8545 正面无风扇

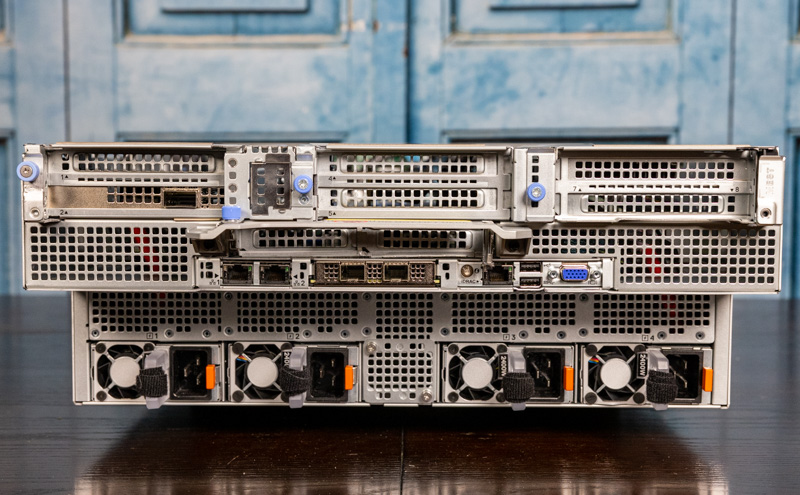

单元的后部有一个不同的分割。这里有两个 2U 部分。前顶部 1U 部分在机箱内扩展到 2U 排气。在底部，前 3U 部分在 2U 部分的后部排气。当我们进入内部概览时，我们将看到更多相关信息。
Dell EMC PowerEdge XE8545 背面概览

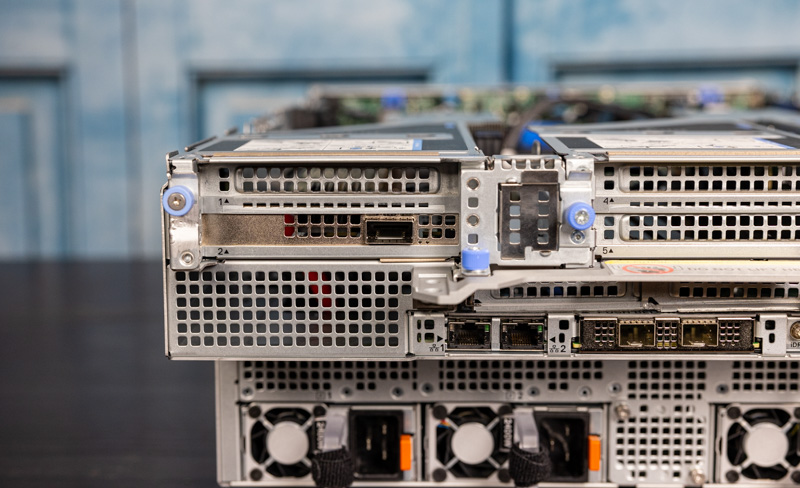

顶部装有 PCIe 竖板。并非所有这些 Riser 卡都处于活动状态，但至少可以获得三个 PCIe 插槽，用于系统中的高速 NIC、DPU或外部存储控制器。
Dell EMC PowerEdge服务器 XE8545 后置网络扩展

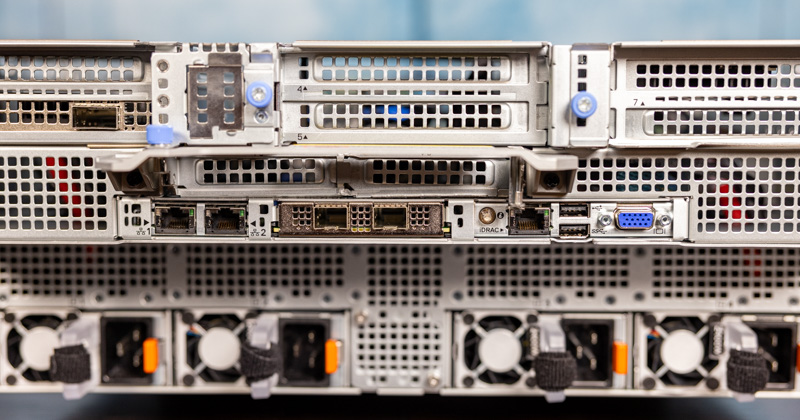

主主板 I/O 与这一代其他戴尔服务器类似。所有 I/O 都位于单独的可交换 PCB 上，使该区域具有高度可配置性。我们在左侧有一个 NIC LOM，中间有一个 OCP NIC 3.0。右侧有 iDRAC NIC USB 和 VGA。由于这一切都非常可配置，我们会说这是我们的配置，但您可能有不同的配置。
Dell EMC PowerEdge XE8545 后置 IO 和 OCP 网卡 3.0
我们还想指出的是，该系统共有 48 个 PCIe Gen4 通道，可用于后置 PCIe 扩展。这可以使用三个 x16 插槽或两个 x16 和两个 x8 插槽。这是对 OCP NIC 3.0 插槽的 x8 链接的补充。戴尔总共为这个背面 I/O 区域使用了 64 个 PCIe Gen4 通道。
Dell EMC PowerEdge XE8545 后部扩展槽 2
电源由四个 2.4kW PSU 提供。即使在 400W GPU 配置中，单个 2.4kW PSU 也可能不足以满足系统需求。戴尔有能力为 A 侧 PSU 使用两个电源，为 B 侧 PSU 使用两个电源，以保持冗余。使用 N+1 3x PSU 配置将意味着在电路上向机架供电失败的情况下负载不均匀。戴尔通过使用四 PSU 设计来设计该系统，以提高可靠性。
Dell EMC PowerEdge XE8545 PSU

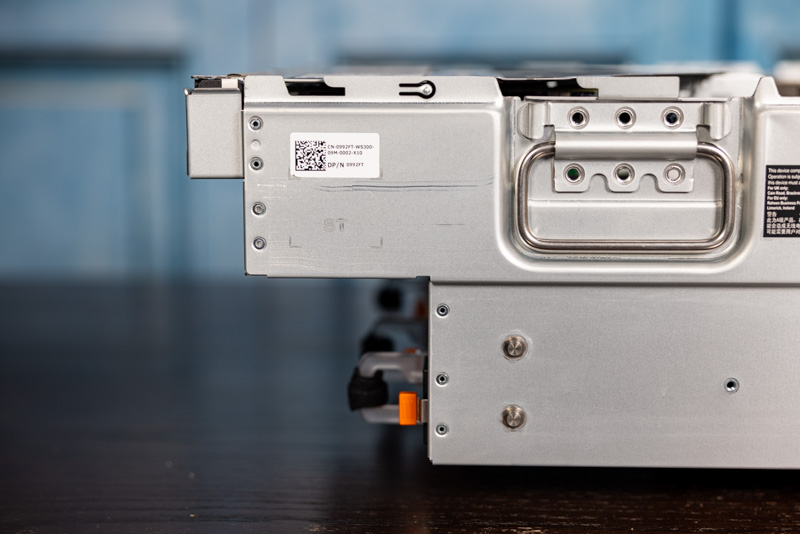

让我们来看看这台服务器中对我来说最重要的特征是什么，后悬。尽管所有硬件都很酷，但这种观点支配了我对 XE8545 的看法。这台服务器感觉有点像戴尔将两台服务器放在一起，这个视图表明了这一点。顶部实际上是 Dell EMC PowerEdge R7525， 而底部是基于 NVIDIA Redstone 的 GPU 架。在我们最近的 2022 年及以后的服务器规划系列中，我们围绕下一代服务器讨论的许多关键概念都以分解为中心。这个机箱感觉有点像戴尔采用分解的服务器并将两个机箱焊接在一起。公平地说，整合比这更深，但如果一种观点让我觉得这正在发生，那就是后部。在加利福尼亚生活了 25 年以上，我所能想到的就是，随着顶部和底部构造板块开始移动，这就像两个大陆开始分开（走向分解）。
Dell EMC PowerEdge XE8545 后悬
这实际上是一个非常独特的平台，因为 1U/3U 到 2U/2U 的分隔发生。正如我们最近看到的更大的基于 8x NVIDIA A100 HGX A100 的“Delta”系统，例如来自 浪潮 和Supermicro 的 系统，我们看到这些系统通常为它们的 8x GPU 加上 PCIe 交换机和 NVSwitch 保留 3U，而顶部的 1U 用于 CPU，存储, 内存. 相比之下，尽管戴尔中的 NVIDIA Redstone 平台是一个低端解决方案，但戴尔的机箱设计要复杂得多，这很酷。
